Principais máquinas e equipamentos da Oficina de Usinagem:
 |
|
Centro de Usinagem
Petrus DPT-80130R
Tamanho da mesa: 500 x 1600mm
Cursos X/Y/Z: 1270x705x610mm
Nariz do árvore: BT-40
Rotação: 60-6.000 rpm
Dimensões do carro longitudinal: 380 x 1460mm
Dist. do topo do árvore à face da mesa: 100-700mm
Avanço máximo de trabalho: 0-5.000mm/min
Avanço rápido em X/Y/Z: 10.000mm/min
|
| |
|
|
 |
|

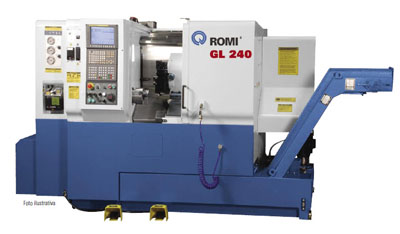

Centro de Torneamento
Romi GL 240
Diâmetro máximo torneável: 240mm
Comp. máximo torneável entre pontas: 400
Curso transversal do carro (eixo X): 180mm
Curso transversal do carro (eixo Z): 400mm
Faixa de velocidades: 6-6000rpm
Avanço rápido transversal (eixo X): 30m/min
Avanço rápido transversal (eixo Z): 30m/min
Torre porta-ferramentas: 12 posições/ferramentas
|
| |
|
|
 |
|
Centro de Usinagem
VEKER CVK-610 L
Tamanho da mesa: 750 x 400mm
Cursos X/Y/Z: 610x410x460mm
Nariz do árvore: BT-40
Rotação: 8000 rpm
Avanço máximo de trabalho: 8.000mm/min
Avanço rápido em X/Y/Z: 30.000mm/min
Trocador de ferramentas: 16 ferramentas
|
| |
|
|
 |
|
Rosqueadeira articulável
Dauer DRA 900 –14
Capacidade de rosqueamento desde M 2 até M 12 em aço e M 14 em alumínio
Cabeçote giratório para o rosqueamento a 90º
Rosqueamento em área de trabalho até diâmetro de 1.800 mm |
| |
|
|
 |
|

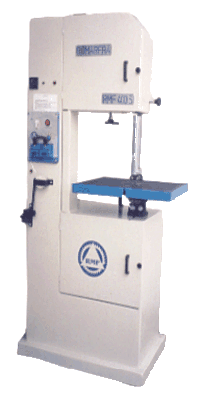

Serra de Fita Vertical
Romarfra RMF 400-S
Área livre de corte 330 mm
Acionamento Polia/ Correia/coroa e pinhão
Comprimento da fita 3.400 mm
Distância da coluna à fita 410 mm
Dimensões da mesa 500 x 600
Dimensões Alt. 1.950 mm - Larg. 1000 mm
Luminária embutida Lâmpada 12 volts 40 watts
Motor 1 CV
Mesa inclinável 15º direita e 15º esquerda
Velocidade Reduzida 20 - 40 - 60 - 80 m/min.
Volante 430 mm
Voltagem 220/ 380
Soldadeira embutida 2400watts
Esmeril 1/16 CV
Tesoura Para corte da fita |
| |
|
|
 |
|

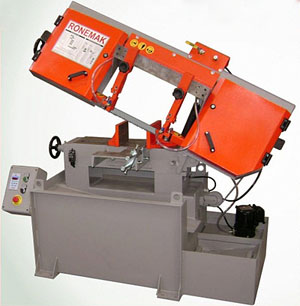

Serra de Fita Horizontal
RONEMAK MR250
Velocidade fita: 32-47-64-84 m/min
Fita: 27x0,9x3330 mm
Capacidade de corte (diâmetro): 250mm
Capacidade de corte: 200x260mm
Motor Principal: 1CV
|
| |
|
|
 |
|
Centro de Controle Dimensional(CCD)
Mitutoyo QM-MEASURE MODELO QM - 353
Curso de medição:
X - 300mm
Y - 500mm
Z - 300mm
Exatidão: MPEE=(4,5+4,5L/1000)µm |
| |
|
|
 |
|

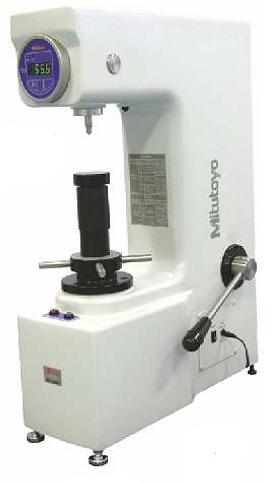

Durômetro digital de bancada para Rockwell normal e superficial
Mitutoyo 963-102-50
Efetua o ensaio de dureza em aços e metais em geral, avaliando as escalas Rockwell Normal HRA, HRB, HRC, HRD, HRF e HRG e Rockwell Superficial na escalas HR15N , HR15T , HR30N , HR30T, HR45N e HR45T.
Exatidão:
Rockwell C: de 20 até 70 HRC ± 1,5 HRC
Rockwell B: de 20 HRB até 45 HRB ± 4,0 HRB
Acima de 45 HRB até 80 HRB ± 3,0 HRB
Acima de 80 HRB até 100 HRB ± 2,0 HRB
|
