Linearidade do CCD IKon-L
Mariana Sacchi, Natália Amarinho & Wilton Dias (UNIFEI)
Introdução:
Nos sistemas digitais uma das características mais importantes é a linearidade na resposta da luz incidente, especialmente nas aplicações de análises quantitativas de fotometria. Nas câmaras digitais com sensores CCD a função principal deste é registrar e converter os fótons que transportam a informação da imagem num sinal eletrônico. Após a sua digitalização na saída o sinal elétrico teria que ser linearmente proporcional a quantidade de luz incidente no sensor.
Quando pensamos em linearidade estamos nos referindo à capacidade do pixel em armazenar carga proporcional à quantidade de luz incidente. Então o objetivo seria, em um determinado tempo de integração um pixel acumula uma contagem “X”, se dobrarmos o tempo este mesmo pixel não terá contado duas vezes. Porque assim que a carga acumulada alcança um certo valor, a capacidade do pixel em continuar acumulando carga diminui, e saímos do regime de linearidade.
Objetivo:
Analisar o
comportamento da
Linearidade do CCD nos intervalos de tempo de 1 segundo a 256 segundos
com a
razão igual a 2 segundos com o filtro V no telescópio IAG.
Procedimento:
Foram analisados os Flat Fields e Darks no filtro V com os tempos variando de 1 segundo à 256 segundos, combinando cada flat field com 3 Darks. Fizemos também 20 Bias com o tempo de 0 (zero segundos) usando lâmpada fraca em 110V no caso dos flat fields.

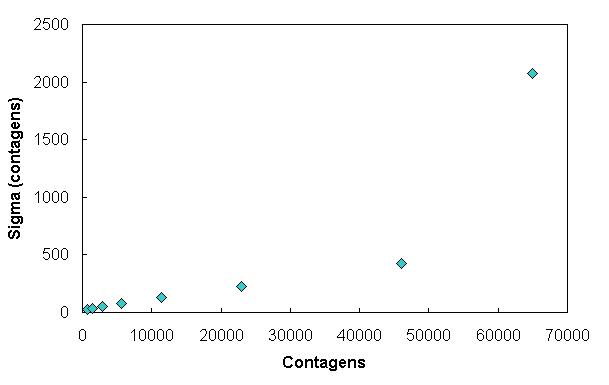

Dados
Obtidos:
1 729 23.18
2 1426 32.33
4 2836 49.28
8 5687 76.82
16 11432 128.8
32 22998 229.3
64 46082 427.1
128 64992 2076
256 64992 2083
Podemos assim comparar os dados com a teoria e observar que os mesmos apresentam coerência . Ou seja, ocorreu a linearidade no tempo de 64 segundos, cuja contagem foi de 48.000; depois disso foi observado um decréscimo no número de contagens, reafirmando assim a Linearidade do CCD IKON-L analisado no IAG.
Observação:
Apesar de não termos feito a máscara do Obturador e de sabendo que as contagens não estão corrigidas no tempo que o obturador leva para abrir e fechar, isso não interferiu no resultado final da análise.
