Última atualização: 24/08/09

CCD S800

Atenção: a câmera S800 ainda não está integrada ao sistema de operação dos telescópios do OPD. Esse fato implica em cabeçalhos incompletos, que podem dificultar o processo de redução dos dados. Durante o período de desenvolvimento de um novo sistema de aquisição, a S800 está sendo operada através de um programa próprio, comercial e de aplicação geral (não direcionado à Astronomia),  o qual a COPD não pode modificar. O usuário que desejar utilizá-la deve considerar se as limitações não comprometerão os objetivos e a análise de dados de seu projeto científico.
Home

Detetores

CCD 301

CCD 106

CCD 105

CCD IkonL

CCD 523

CCD 101

CCD 098

CCD S800

CCD 048

CCD STL6303E

TIPO

E2V CCD47-20 (número serial 01512-12-03)
Fino, back-illuminated, frame transfer
TAMANHO IMAGEM [pixels] 1024 x 1024
TAMANHO PIXEL [microns] 13.5 x 13.5
CORRENTE ESCURO [e- / pixel / h] ~58 (medida a 228 K)
SATURAÇÃO [e- / pixel ] 104k

Modo (kHz)

100  200 400 800 1000
RUIDO DE LEITURA [e- rms] Canal A 3.77 4.45 5.25 8.86 12.65
GANHO (e-/ADU) Canal A 0.28 0.62 0.75 2.32 4.05
RUIDO DE LEITURA [e- rms] Canal B 3.84 4.51 5.34 9.20 13.13
GANHO (e-/ADU) Canal B 0.29 0.63 0.76 2.35 4.07

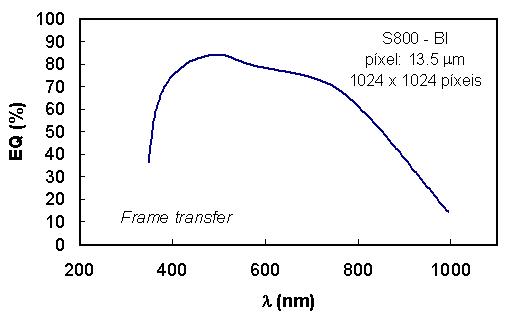

QE S800 (mais detalhes)
