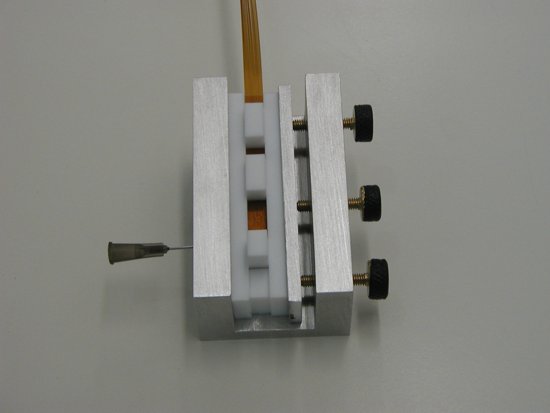

Foto de uma jiga de montagem para slit-block com fibras ópticas de 200 microns de core. O suporte externo é feito em alumínio naval e os suportes internos é feito com PTFE usinado. O PTFE é escolhido devido a sua capacidade de não aderência ao epoxy. Isso é importante, pois após a secagem do epoxy, os suportes devem ser facilmente removíveis sem danificar o slit-block. No detalhe a esquerda pode-se observar a agulha da seringa por onde se injeta o epoxy líquido.
