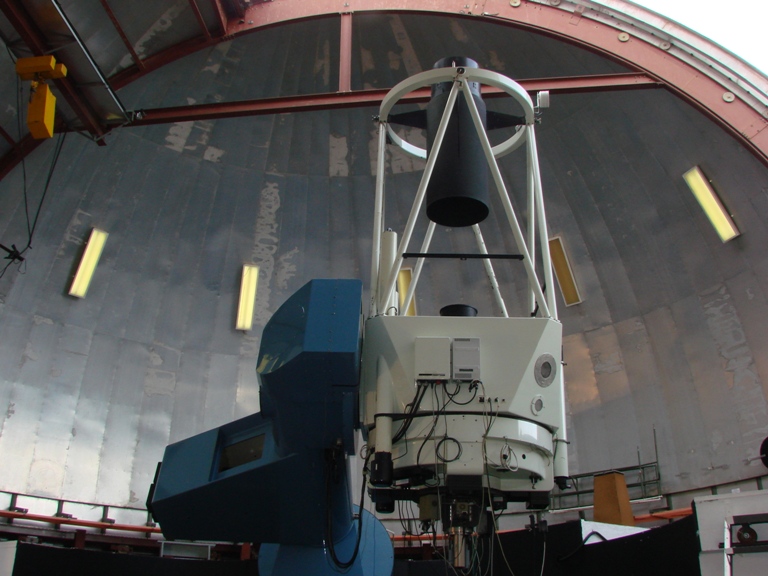

Telescópio 1,6 m Perkin-Elmer
Este é o
principal telescópio do OPD/LNA. Entrou em funcionamento em
1981. O espelho primário tem 1,6 metros de diâmetro e a
razão focal no foco Cassegrain é f/10. O projeto
óptico é tipo Ritchey-Chrétien. No foco
Coudé a razão focal é f/31,2, após algumas
conversões, uma vez que o secundário fornece f/150. O
telescópio de 1,6m aponta e acompanha alvos no céu sob
controle de um programa de computador. O telescópio é
utilizado para fotometria, polarimetria e espectroscopia.

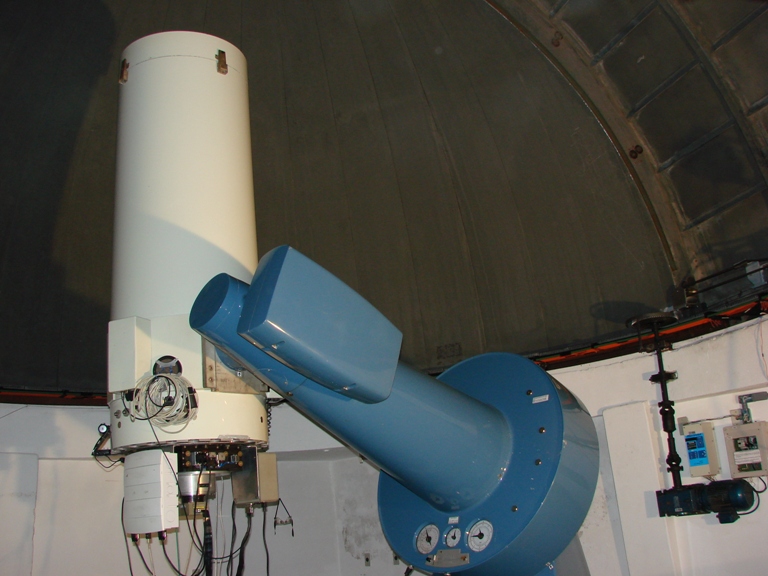

Telescópio 0,6 m Boller & Chivens (IAG/USP)
Este
telescópio foi instalado no OPD em 1992 através de um
convênio entre o Instituto Astronômico e Geofísico
da USP e o LNA. O primário tem 60cm de diâmetro e a
razão focal no foco Cassegrain é de f/13,5. A
óptica é do tipo Ritchey-Chrétien. O apontamento
deste telescópio utiliza uma adaptação do programa
desenvolvido para o telescópio de 1,6m. É utilizado para
fotometria e polarimetria.

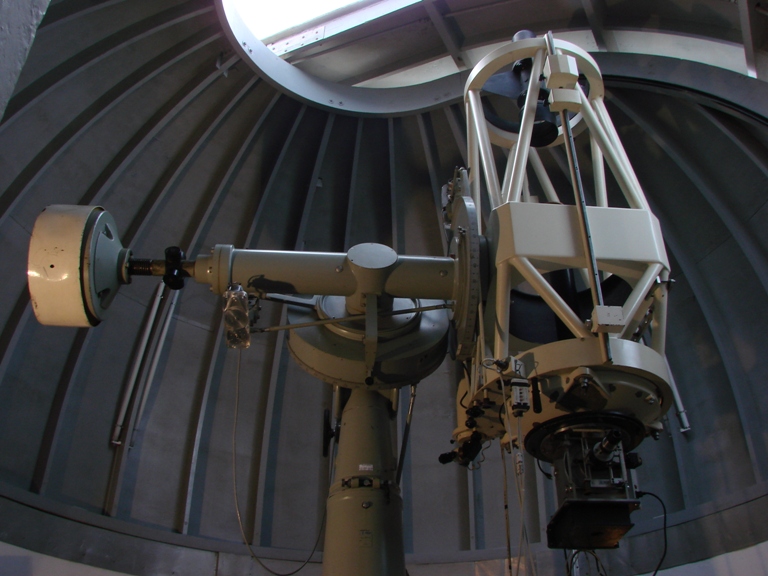

Telescópio 0,6 m Zeiss
Este
telescópio foi adquirido da ex-Alemanha Oriental em troca de
café nos anos 60/70. Permaneceu armazenado em Brazópolis
durante muitos anos até ser montado em 1983 no OPD. O projeto
óptico é de um Cassegrain clássico, com
primário parabólico e secundário
hiberbólico. A razão focal no foco Cassegrain é
f/12,5. O instrumento tem apontamento manual. É utilizado
exclusivamente para fotometria e polarimetria.
Características dos telescópios do LNA
Resumo das características do Telescópio Perkin-Elmer de 1,60m:
- Sistema: Ritchey-Chrétien
- Diâmetro do campo (blindado e sem "vignetting"): 50 minutos de arco
- Escala de placa (segundos de arco)/mm): 13,09
- Distância focal equivalente: 15.752mm
- Razão focal: f/10
- Plano focal a 355mm (Ref.) atrás do rotator de instrumentos
- Capacidade de carga: 250kg com centro de gravidade a 305mm da face do rotator de instrumentos.
| Elemento | Forma | Asfericidade | Diâmetro (mm) |
Dist. focal | Separação do primário |
Material |
| Primário | hiperbolóide | -1,0654 | 1574 | 4724 | Cervit | |
| Secundário | hiperbolóide | -4,1627 | 470 | -1800 |
3464 |
Cervit |
Resumo das características do Telescópio B&C de 60cm:
- Sistema: Ritchey-Chrétien
- Diâmetro do campo (blindado e
sem "vignetting"): 26 minutos de arco
(30% de "vignetting" a 1/2 grau fora do eixo) - Escala de placa (segundos de arco)/mm): 25,09
- Distância focal equivalente: 8.222mm
- Razão focal: f/13,49
| Elemento | Forma | Asfericidade | Diâmetro (mm) |
Dist. focal | Separação do primário |
Material |
| Primário | hiperbolóide | -1,0455 | 609 | 4284 | Cervit | |
| Secundário | hiperbolóide | -3,3330 | 166 | 1462 | 1592 | Cervit |
Resumo das características do Telescópio ZEISS de 60cm:
- Sistema: Cassegrain
- Diâmetro do campo no foco Cassegrain: 20 minutos de arco
- Escala de placa (segundos de arco)/mm): 27,5
- Distância focal equivalente: 7500mm
- Razão focal: f/12,5
| Elemento | Forma | Diâmetro (mm) | Dist. focal |
| Primário | Parabolóide | 600 | 2400 |
| Secundário | Hiperbolóide | 183 | 750 |
