Espectrógrafo Coudé - Sensibilidade

Sensibilidade

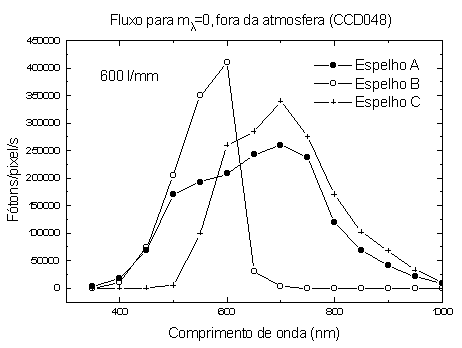

Figura 3a - Calibração de sensibilidade realizada por G. Quast e C.A.O. Torres em 20/21-09-94. Rodrigo Campos realizou fotometria simultanea com o FOTRAP para determinar a extinção atmosférica em UBVRI.

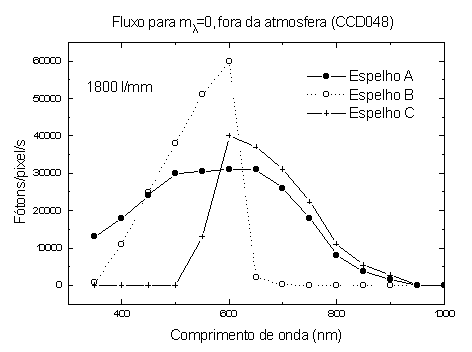

Figura 3b - Idem para a rede de 1800 l/mm.

Estes gráficos permitem relacionar tempos de exposição, relação S/R, magnitude da estrela com diferentes detetores e massas de ar, como no task ccdtime do IRAF usado para imagens diretas. Para o usuário na conta usr_160 utilizando o IRAF na sala de controle, basta carregar o package astutil e editar os parâmetros do task ccdtime da seguinte forma:

time = indef
magnitude = indef
snr =indef
database = coude600A.dat
telescope = 1.6m
detector = CCD101
sum = 1.
seeing = 1.
airmass = 1.5
phase = 0.0
f1 = 350
f2 = 450
f3 = 550
f4 = 650
f5 = 850

experimente rodar o ccdtime com as seguintes opções:

ccdtime mag=10 snr=200
ccdtime snr=50 time=600 detec=CCD048
ccdtime time=900 mag=8.5 airmass=1.0

ou se quiser se referir à rede de 1800 l/mm e outro espelho, experimente

ccdtime time=600 mag=7 database=coude1800C.dat

As diferentes combinações de rede e espelho tem os nomes:

coude600A.dat (600 l/mm, espelho A)
coude600B.dat
coude600C.dat
coude1800A.dat (1800 l/mm, espelho A)
coude1800B.dat
coude1800C.dat

que podem ser obtidas por ftp anônimo em ftp.lna.br, diretório /instrum/coude, caso não estejam no "home directory" do IRAF.

Os dados são calculados para 350, 450, 550, 650 e 850 nm. Não se preocupe com o fato de que a listagem diz "Filter" acima dos comprimentos de onda. Na verdade esse task é pensado para a câmara direta, mas você pode utilizá-lo aqui também! Se você tiver problemas em utilizar este programa, consulte o Chico Jablonski.
