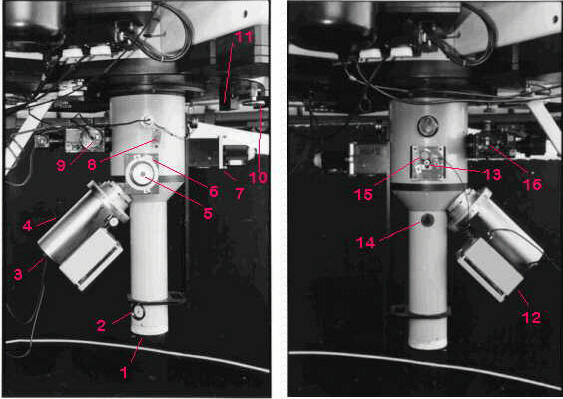

Fig.01:

1 -	Ajuste de foco do colimador.

2 -	Indicador da posição de foco do colimador.

3 -	Orifício para abastecimento de nitrogênio líquido.

4 -	Garrafa criogênica do detetor CCD.

5 -	Obturador da rede de difração

        (para dentro fecha, para fora abre).

6 -	Escala de coincidência para ajuste do ângulo da rede

        (). A posição da  rede

        é travada (unicamente) pelas duas borboletas.

7 -	Módulo de guiagem com ocular intensificada - normalmente usado

        com uma câmera CCD.

8 -	Comutador de feixe (para fora o espectrógrafo recebe o feixe do telescópio,

        para dentro o feixe é interrompido e projeta-se a

        luz das lâmpadas de  comparação.

9 -	Interruptor da lâmpada de Neônio.

10 -	Ajuste do ângulo de posição do rotator de instrumentos.

        Três parafusos na periferia do rotator travam sua posição.

11 -	Mostrador da posição do rotator de instrumentos.

12 -	Eletrônica de aquisição e controle da câmera CCD.

13 -	Nônio de abertura da fenda. O rolete do lado esquerdo da escala trava a posição do nônio.

14 -	Obturador do colimador. (Na vertical abre. Na posição

        transversal fecha).

15 -	Régua de deckers (totalmente para dentro obtêm-se

        a posição  aberta (0); as posições 1, 2, e 3

        para fora selecionam deckers cada vez maiores).

16 -	Interruptor da lâmpada de He+Ar.

O filtro do espectrógrafo é posicionado por um seletor na caixa de controle da roda de filtros. Esta se encontra nas proximidades do rotator de instrumentos.
